哥特式拱门、追踪和滚子轴承在线性运动的背景下

行业术语用来描述线性指导和其他线性组件广泛不同。这里我们解释三个直线导轨的短语和单词有多个含义,区分如何关联履带支重轮线性指南和profiled-rail线性指南。

我们首先回顾多个线性运动的意义哥特式尖拱直线轴承。

哥特式拱门来源于土木工程。他们改编自罗马拱门有尖圆的形状产生交集的两个circle-arch段——称为起拱点时直(垂直)拱段的延伸。在土木工程中,哥特式拱门的好处是,他们提供了崇高的拱门,罗马拱门(妥协)侧推力的一半。

这里显示是一个极好的例子,哥特式拱门——从历史回廊在苏格兰的格拉斯哥大学。这是一个学校的外走道的全景。

在机械工程、哥特式拱门允许更多的间隙和滚子铁路(或记录)接触比其它选择。

支重轮直线导轨哥特式拱门:哥特式拱门的上下文中wheel-based履带支重轮线性指南是指滚轮外工作面形状和交配的几何线性跟踪它。哥特式拱门轮子的高度设计径向表面有凹轮廓。在与平辊,加冕(圆形)辊、vee-shaped(切口)辊,削辊和法兰辊。在哥特式尖拱线性指导,跟踪是:

加工和表面处理部分标准的铁路
一轮硬化钢种族嵌入一段标准铁路——后者通常是由轻量级的阳极电镀铝的。

当的两端建立模糊,这些可以直观地像profiled-rail线性指南。力量和直线度是±0.5毫米/ 300毫米。轮子的哥特式拱门几何安全地保证车轮和顺利骑这些种族…和许多预制变化提高性能通过整合三个,四个,甚至5个哥特式尖拱辊偏移和困种族之间的线性跟踪。

最后一个注意:支重轮车轮与哥特式尖拱外部配置文件通常包含双列角接触球轴承内。,让他们承受轴向负荷诱导两边的OD——以及高径向与胎面——车轮的厚OD工作表面。

水沟几何影响轴刚度、摩擦和力矩承载力在异形铁路线性指南以及履带支重轮线性指南。在直线导轨类型,哥特式拱门几何(异形铁路和水沟的滚轮轴承的支重轮OD)提供直线导轨之间的四点接触实例元素和子组件。哥特式拱门几何可以使负载能力低于其他选项,但也使特殊线性精度。

Linear-bushing直线导轨哥特式拱门:哥特式拱门在线性的背景下衬套通常是指滚珠花键螺母内的详细信息的几何。哥特式拱门的螺母调传授高刚度和低反弹比其他坚果在跑道的形状。

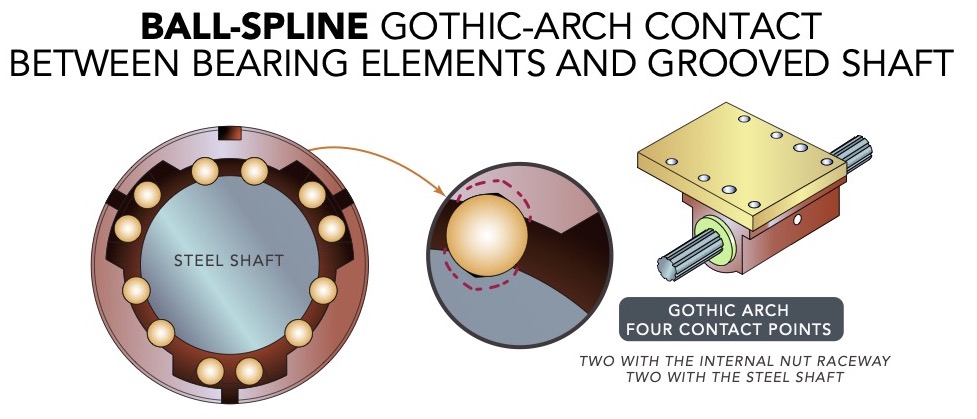

滚珠花键直线导轨哥特式拱门:哥特式拱门的滚珠花键线性指南通常是指凹槽的形状沿长轴(或螺旋)滚珠花键与假设装配螺母轴…还有哥特式尖拱几何线性套管如上所述。事实上,滚珠花键哥特式尖拱槽几何图形往往比那些与环形凹槽(实际上长椭圆)拱的几何图形。这是因为哥特式拱门确保接触球轴承在螺母上的两个点4分——水沟轴槽和两个点。与圆的几何形状,只有接触每个球轴承螺母上的两个点——一度水沟和另一个轴槽。

对于所有使用哥特式尖拱轴承追踪,有更高的刚度(以及低甚至没有反弹)但更加剧摩擦引起的球差滑(滑移)由于包含更多的接触点。

球样条函数与轴圆拱槽资料excel的机轴有点宽容轻微反弹——即那些具有低惯性力矩和相当一致的扭矩需求。相比之下,球样条曲线轴有哥特式尖拱槽资料——这通常精确地在linearmotiontips.com上几篇文章所述,excel轴需要动态扭矩传输和刚度。

注意:尽管这超出了本文的范围,做事实上存在球样条函数的特制shaft-groove几何图形。

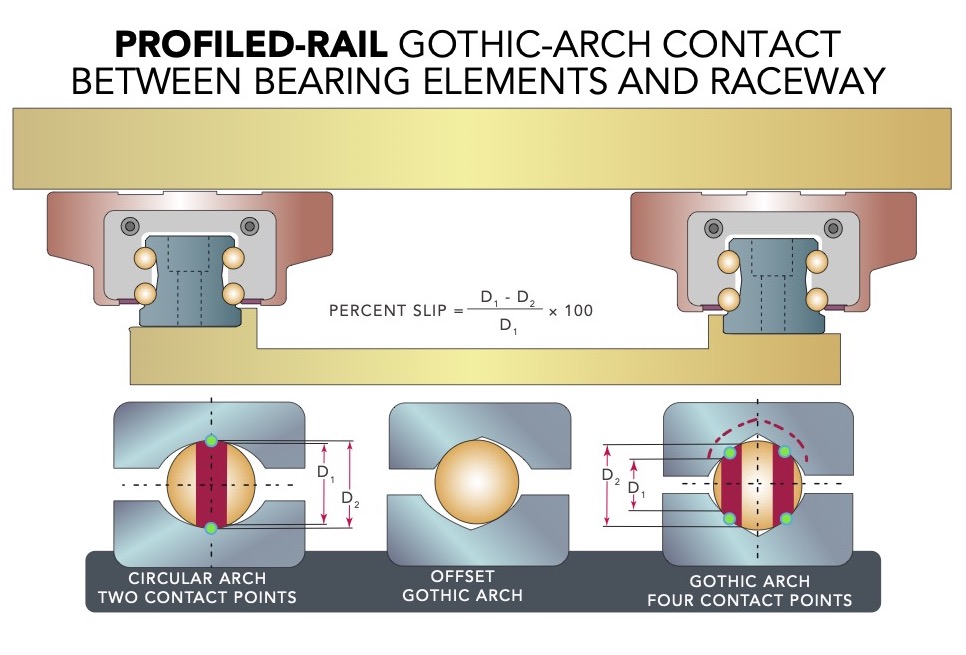

异形铁路直线导轨哥特式拱门:哥特式拱门在异形的背景下铁路线性指南中发现的几何线性铁路详细信息——而不是马车或滚动的元素。事实上,profiled-rail调通常有圆拱槽或哥特式尖拱槽。这些槽几何图形(这两个是与指南使用滚珠轴承元素)源自行业创新旨在提振直线导轨负载能力。圆拱槽接触球轴承在两点。哥特式尖拱槽接触球轴承在4分。虽然超出了本文的范围,第三个选项称为抵消哥特式拱门也是可用的。

哥特式拱门在异形rails提供多轴加载轴承和高力矩负载能力。他们的主要缺点是纯滚动的趋势脱落与椭圆微分speed-varying差距产生的滑球和滚道之间的接触区域,以及滑动摩擦的增加。球和拱直径之间的差异更显著(以及增加接触面积)使差动滑动。这个滑动和接触面积之间的关系意味着效果也将限制允许预加载。

对滚子轴承一个扶轮和两个直线运动的意义

在机械工程中,术语滚柱轴承没有其他上下文(和没有提到的线性运动)通常指旋转轴承圆柱滚子承载元素代替球面球承载元素。回转轴承运动系统是常见的和必不可少的组件。他们用于变速箱、汽车、滑轮、球迷和水泵…事实上,几乎任何时间轴旋转,旋转轴承有减少摩擦和支持径向和轴向负荷。

滚柱轴承总是指圆柱滚子承载元素。没有其他的背景下,它与这些元素通常指旋转轴承。否则,它指的是使用这些承载缸两个线性运动技术之一。

支重轮线性指南:滚柱轴承滚轮的上下文中可以指整个直线导轨设计或滚动轮或凸轮从动件的设计。例子:某些linear-component制造商的产品通常被称为线性指南或铁路指南滚柱轴承。事实上,车轮在履带支重轮线性指导可以把圆柱滚子,尽管他们通常将滚珠轴承元素。

异形铁路线性指南:滚柱轴承在异形的背景下铁路是指使用圆柱排列或筒状的辊代替球面球运输承载的元素。这些是特别常见的机床应用…尽管辊的性能优势是值得的在其他行业。开云体育storeRoller-based设计有较高的承载能力、刚度和功率密度比ball-element设计…使他们excel在发射和其他受益于紧凑的线性多轴安排组件。这里主要的警告是,他们可以是昂贵的。

对铁路两个线性运动的意义

支重轮线性指南:铁路一词往往只是一种更随意的方式,引用的技术称为履带支重轮线性指南。一些制造商把产品名称的词,尤其是当提供实际上可以作为一个适当的替代异形铁路在中等负载的设计需要高速和精确线性中风。最常见的自动化和machine-transfer应用程序。开云体育store在其它情况下,铁路可能特别意味着轨道几何及其表面作为轮调。
